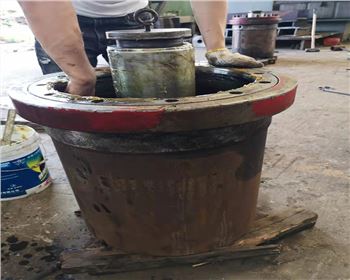

液壓機(jī)械設(shè)備常見(jiàn)的破壞形式主要包括摩擦副的磨損和局部破壞（拉傷、電擊傷、壓坑等）。對(duì)于磨損件的修復(fù)，傳統(tǒng)的修復(fù)方法包括：機(jī)械加工修理法（如修理尺寸法、附加零件法、局部更換法等）、焊接修理法（堆焊、補(bǔ)焊、釬焊等）和電鍍修理法（低溫鍍鐵、鍍鉻）等。對(duì)于結(jié)構(gòu)簡(jiǎn)單的零部件也可以采用熱噴涂（熱噴焊）修復(fù)技術(shù)。對(duì)于重要零部件的局部破壞（如液壓活塞桿、油缸的拉傷、電擊傷、壓坑等），采用上述維修方法常常是費(fèi)工、費(fèi)時(shí)、費(fèi)料甚至無(wú)法修復(fù)。

以下全聯(lián)機(jī)床小編主要介紹一些局部破壞的修理方法，并詳細(xì)說(shuō)明每種方法的優(yōu)缺點(diǎn)。

一、焊修技術(shù)的優(yōu)缺點(diǎn)

對(duì)于局部損傷，常用的焊修方法包括補(bǔ)焊、堆焊、釬焊等，每一種焊修方法都有其自身的特點(diǎn)和不足。

1．補(bǔ)焊修復(fù)

焊接技術(shù)用于修復(fù)零部件的局部缺陷時(shí)稱之為補(bǔ)焊。補(bǔ)焊的zui大特點(diǎn)是施工簡(jiǎn)便、修復(fù)成本低、時(shí)間短。補(bǔ)焊時(shí)應(yīng)根據(jù)材質(zhì)的種類選用恰當(dāng)?shù)难a(bǔ)焊材料和補(bǔ)焊工藝。對(duì)于普通碳素鋼，應(yīng)根據(jù)材質(zhì)的碳當(dāng)量（而不是含碳量）確定補(bǔ)焊方法。對(duì)于不銹鋼、鑄鐵、鋁及鋁合金應(yīng)的補(bǔ)焊應(yīng)特別注意材質(zhì)的性能和工件的使用環(huán)境，做到基體問(wèn)題具體分析，把握好焊前處理、施焊、焊后處理方法及施工參數(shù)。

既然補(bǔ)焊是焊接的一種特殊形式，在施焊過(guò)程中不可避免地會(huì)在焊修部位形成熔池（產(chǎn)生局部高溫），從熔池到工件本體之間的不均勻加熱必然造成焊區(qū)及熱影響區(qū)產(chǎn)生熱應(yīng)力，導(dǎo)致焊修件變形、裂紋（如鑄鐵件、高碳鋼件**口等）、局部硬化、相組織變化、疲勞性能下降等缺陷。焊修過(guò)程中還會(huì)導(dǎo)致熔池及熔池附近產(chǎn)生氣孔、相變、機(jī)械性能降低等問(wèn)題。因此，用補(bǔ)焊方法修復(fù)局部缺陷，常常是一種不得已而為之的選擇。

2．釬焊修復(fù)

為了降低焊修時(shí)的施焊溫度，人們使用熔點(diǎn)較低的焊料進(jìn)行熱熔焊—人們常稱之為釬焊。補(bǔ)焊與釬焊的zui大不同之處在于釬焊時(shí)在工件上不形成熔池，在釬焊過(guò)程中熔化的只是釬料（釬料的熔點(diǎn)較低），基體并未真正熔化，利用釬料熔化后的浸潤(rùn)作用粘附基體并在釬焊部位形成修復(fù)層。如果釬料、焊劑選擇恰當(dāng)，釬料與基體間的微擴(kuò)散有助與提高釬焊層與基體間的結(jié)合強(qiáng)度。因此，與熔化焊相比，釬焊時(shí)工件的熱影響小，零件很少變形，機(jī)械性能也不會(huì)受到太大的影響。目前，很多人采用釬焊—電刷鍍復(fù)合修復(fù)技術(shù)修補(bǔ)壓坑，具體方法是先釬焊錫－鉍合金釬料（釬料熔點(diǎn)135～140℃），經(jīng)刮研后再刷鍍一層耐磨鍍層，從而實(shí)現(xiàn)對(duì)壓坑的修復(fù)。

釬焊的zui大缺點(diǎn)是焊層軟、強(qiáng)度低，當(dāng)釬料或助焊劑選用不當(dāng)時(shí)，釬焊層與基體結(jié)合不牢。為了提高釬焊層與基體的結(jié)合力，對(duì)于鑄造缺陷、易在金屬表面形成氧化膜的材料（不銹鋼、鋁及其合金），應(yīng)在釬焊之前，先刷鍍銅，然后再釬焊錫－鉍合金。鍍銅的作用就是為了改善基材的可釬焊性。

3．冷焊修復(fù)技術(shù)之一（補(bǔ)片修復(fù)技術(shù)）

冷焊（補(bǔ)片）修復(fù)技術(shù)是利用電阻焊的原理開(kāi)發(fā)出來(lái)的一種新型維修方法。當(dāng)基體金屬和補(bǔ)片金屬之間有較高的接觸電阻時(shí)，脈沖電源瞬間輸出的大電流脈沖所產(chǎn)生的電阻熱將金屬片與基體粘結(jié)在一起。在單位面積上產(chǎn)生的電脈沖越多，粘結(jié)點(diǎn)越多，金屬片與基體的粘結(jié)強(qiáng)度越高。這就如同傳統(tǒng)的納鞋底一樣，針線越密，納出的鞋底越結(jié)實(shí)。由于補(bǔ)片時(shí)只是在電極接觸部位出現(xiàn)瞬間高溫，在補(bǔ)片過(guò)程中工件本身不會(huì)升溫，因此熱影響小。

補(bǔ)片修復(fù)技術(shù)的缺點(diǎn)是，當(dāng)凹坑深度遠(yuǎn)高于金屬片厚度時(shí)，需要多次修磨、多次補(bǔ)修，施工效率低下。因?yàn)檠a(bǔ)片是局部粘結(jié)，而不是整體焊接，所以金屬片與基體間的結(jié)合強(qiáng)度不高，層間夾雜很多空隙。另外，由于補(bǔ)片層與基體之間無(wú)法形成一個(gè)完美的整體，所以對(duì)冷焊后的工件進(jìn)行修磨時(shí)，在基體與補(bǔ)片部位之間不能形成平滑過(guò)渡。對(duì)于導(dǎo)電良好的基材（銅、鋁等），由于其具有較低的表面接觸電阻，無(wú)法用補(bǔ)片方法進(jìn)行維修。

4．冷焊修復(fù)技術(shù)之二（氣體保護(hù)熔絲焊修復(fù)技術(shù)）

氣體保護(hù)熔絲焊修復(fù)技術(shù)有時(shí)也稱之為微弧冷焊修復(fù)技術(shù)，它是在傳統(tǒng)氬弧焊基礎(chǔ)上開(kāi)發(fā)出來(lái)的一類新型焊修技術(shù)。設(shè)備的主要構(gòu)成部分包括脈沖電源、保護(hù)氣體（氬氣等惰性氣體）和用來(lái)填補(bǔ)缺陷的金屬絲。利用焊**產(chǎn)生的電弧（電弧溫度一般在6000℃以上）將金屬絲熔化，用保護(hù)氣體（惰性氣體）把熔化的金屬液滴吹射到工件的局部缺陷處，從而填平工件表面的凹坑。與一般意義的氣體保護(hù)焊技術(shù)不同，實(shí)施氣體保護(hù)熔絲焊時(shí)被熔化的金屬焊絲，不會(huì)在修復(fù)部位形成焊接熔池，所以在微弧冷焊的施工過(guò)程中，工件溫升小，不會(huì)產(chǎn)生明顯的熱影響。氣體保護(hù)熔絲焊技術(shù)的zui大特點(diǎn)是焊層與基體結(jié)合牢固。

氣體保護(hù)熔絲焊修復(fù)技術(shù)不足之處是生產(chǎn)效率低，焊層多孔，有微觀缺陷，表面粗糙。一般采用對(duì)焊層修磨后再刷鍍一層金屬鍍層的方法來(lái)提高表面光潔度。

5．焊修技術(shù)的共性問(wèn)題

實(shí)際焊修實(shí)踐表明，用前面提到的焊修技術(shù)（軟釬焊除外）修復(fù)鍍鉻液壓支柱（油缸），在使用過(guò)程中經(jīng)常出現(xiàn)兩類質(zhì)量問(wèn)題：

（1）焊區(qū)局部硬化，很難修平，焊修部位與完好部位難以實(shí)現(xiàn)平滑過(guò)渡，使用中焊區(qū)凸起部位很容易刮傷油封，在短期內(nèi)就會(huì)出現(xiàn)漏油現(xiàn)象。

（2）即使焊修部位與完好部位能夠?qū)崿F(xiàn)平滑過(guò)渡，尺寸精度也符合要求，當(dāng)時(shí)檢測(cè)不出修復(fù)質(zhì)量問(wèn)題。但是，由于修復(fù)區(qū)（焊修區(qū)）與完好區(qū)（鍍鉻區(qū)）的材料性質(zhì)存在差異，在使用環(huán)境中存在電偶腐蝕，導(dǎo)致近鉻區(qū)邊界（靠近鍍鉻層的區(qū)域）因腐蝕而下陷，使用不久便會(huì)出現(xiàn)滲油現(xiàn)象，隨著使用時(shí)間的延長(zhǎng)，漏油現(xiàn)象越來(lái)越嚴(yán)重。在陰雨、潮濕環(huán)境中工作的油缸，這種電偶腐蝕現(xiàn)象很常見(jiàn)。

二、電鍍修復(fù)技術(shù)

電鍍修復(fù)技術(shù)是一種在低溫條件下恢復(fù)零部件尺寸的傳統(tǒng)修復(fù)技術(shù)，與焊修技術(shù)相比，不會(huì)出現(xiàn)因局部高溫而帶來(lái)的種種問(wèn)題。電鍍修復(fù)技術(shù)是利用電解的原理將鍍液中的金屬離子還原成金屬原子并沉積在金屬表面形成具有較高結(jié)合力和一定厚度的修復(fù)層。雖然電鍍的種類很多，但是可以用于修復(fù)的主要有兩類，即低溫鍍鐵和鍍厚鉻。由于鍍鉻時(shí)沉積速度很慢，生產(chǎn)效率低，人們多采用低溫鍍鐵修復(fù)技術(shù)。為了提高鍍鐵層的耐腐蝕能力和耐磨性，通常在鍍鐵層表面再鍍一層薄鉻。對(duì)于液壓桿、油缸這類在戶外工作的部件，用低溫鍍鐵恢復(fù)尺寸，經(jīng)修磨后表面罩鉻是zui常用的修復(fù)方法。

電鍍法修復(fù)局部壓坑的一般工藝流程是：焊修法填坑 → 機(jī)械修磨（整體磨光）→ 低溫鍍鐵 → 機(jī)械修磨（整體磨光）→ 鍍鉻照面 → 機(jī)械修磨（磨削加工至符合尺寸及光潔度要求）

電鍍修復(fù)法的適合在專業(yè)化的電鍍廠進(jìn)行批量加工，不適合單件、異型件以及野外現(xiàn)場(chǎng)修復(fù)。

三、電刷鍍修復(fù)技術(shù)

電刷鍍技術(shù)出現(xiàn)后，越來(lái)越多的維修工作者開(kāi)始利用電刷鍍技術(shù)修復(fù)液壓桿、油缸。由于電刷鍍維修技術(shù)簡(jiǎn)便易行、成本低、生產(chǎn)效率高、在常溫下就能實(shí)現(xiàn)修復(fù)層與基體之間的金屬鍵結(jié)合，因此，在眾多的現(xiàn)代維修方法中，電刷鍍修復(fù)技術(shù)已逐漸成為修復(fù)工程機(jī)械液壓系統(tǒng)的主要方法。

西安精藝達(dá)金屬表面科技工程技術(shù)有限公司環(huán)保、快速、超厚、多功能JYD系列刷鍍技術(shù)的超厚刷鍍法修復(fù)局部缺陷非常方便。大量成功修復(fù)實(shí)例證明，在液壓桿、油缸領(lǐng)域，西安精藝達(dá)電刷鍍技術(shù)已表現(xiàn)出替代常規(guī)修復(fù)技術(shù)的潛力。

1．鍍鉻液壓缸電刷鍍工藝流程

機(jī)械修磨（用電動(dòng)磨頭將缺陷處拓展至適合鍍筆良好接觸）→ 電凈 → 水洗 → 去氧化膜（各種活化處理）→鉻面活化 → 鉻面底鎳 → 水洗 → 高速厚銅填坑（鍍厚能力3mm以上）→ 機(jī)械修磨（修磨至平滑過(guò)渡）→ 電凈 → 水洗 → 鉻面活化 → 鉻面底鎳 → 水洗 → 耐磨面層 → 水洗 → 機(jī)械修磨 → 表面拋光。

2．修復(fù)工藝說(shuō)明

均勻磨損的液壓缸很容易修理，比較有效的方法是先磨去表面的電鍍層（主要是磨去鍍鉻層。如果直接在鍍鉻表面電鍍，結(jié)合力難以保證。雖然有人采用陽(yáng)極刻蝕的辦法活化鍍鉻層，但常常因難以確保活化全方位，修復(fù)可靠性不高），然后按常規(guī)電鍍修復(fù)工藝進(jìn)行電鍍修復(fù)。

3．對(duì)于在工作現(xiàn)場(chǎng)出現(xiàn)的點(diǎn)坑破壞、拉傷、電擊傷破壞、碰傷破壞等深度大（毫米級(jí)）、面積小的局部損壞的修復(fù)，不適合采用電鍍修復(fù)法。精藝達(dá)快速超厚電刷鍍修復(fù)技術(shù)是解決這類問(wèn)題的zui佳選擇，其工藝說(shuō)明如下：

機(jī)械修磨：用電動(dòng)磨頭打磨待修部位至弧形平滑過(guò)渡，保證鍍筆能夠接觸到凹坑的底部。

電凈：電凈的作用是出去工件表面的油污。為了防止油污污染鍍液，鍍液可能流過(guò)的地方都應(yīng)該進(jìn)行電凈處理。電凈的面積可以大一些、次數(shù)可以兩次以上，確保經(jīng)過(guò)此步驟后，工件上的油污能夠徹底除盡。

活化：液壓桿的材質(zhì)多為經(jīng)調(diào)質(zhì)處理的碳素結(jié)構(gòu)鋼。一般用2號(hào)活化和3號(hào)活化去除鋼鐵表面的氧化膜、滲碳體和游離碳（過(guò)飽和碳）。全能鉻面活化液去除鍍鉻層表面的氧化膜。如果不用鉻面活化液處理鍍鉻面，鉻面上的鍍層與鍍鉻層結(jié)合不牢，鍍后修磨時(shí)難以實(shí)現(xiàn)平滑過(guò)渡。使用時(shí)毛糙的邊界會(huì)刮傷油封。

鉻面底鎳：鍍鉻面底鎳的作用是在修復(fù)部位刷鍍出結(jié)合牢固的底層（其作用與蓋樓房打地基的作用相似，只有把地基打牢了，樓房才能穩(wěn)固），鍍鉻面底鎳的時(shí)間不宜太長(zhǎng)，以施鍍面呈均勻的亮白色為宜。如果底層呈灰色（或暗灰色），應(yīng)磨去底層，重新進(jìn)行鍍前處理和鍍底鎳工序。

高速厚銅填坑：液壓桿的局部破壞深度一般在0.5~3mm之間，用快速超厚高堆積厚銅填坑。

機(jī)械修磨：用仿形磨具修磨刷鍍面，按照由粗到細(xì)的順序修磨至平滑過(guò)渡并符合公差求。

鍍耐磨面層：耐磨面層是為了提高表面硬度和耐腐蝕性，一般選用鎳及其合金作面層。因面層是覆蓋在銅層和鉻層之上的，所以在鍍面層之前，仍需要進(jìn)行鉻面活化、鉻面底鎳工序。

表面拋光：表面拋光的作用是精修刷鍍面，用細(xì)砂紙蘸拋光膏拋磨刷鍍面，使表面達(dá)到鏡面光澤。拋光有雙重作用：其一是提高密封性能，其二是防止磨傷油封。

廠家直銷各種：液壓機(jī)、油壓機(jī)、壓力機(jī)、單柱液壓機(jī)、雙柱液壓機(jī)、四柱液壓機(jī)、六柱液壓機(jī)、八柱液壓機(jī)、龍門液壓機(jī)、框架式液壓機(jī)、伺服液壓機(jī)、成型液壓機(jī)、C型液壓機(jī)、打包液壓機(jī)、熱壓成型液壓機(jī)、多工位液壓機(jī)、鹽磚液壓機(jī)、防盜門液壓機(jī)、校正液壓機(jī)、壓裝液壓機(jī)、粉末液壓機(jī)、封頭液壓機(jī)、包邊液壓機(jī)、數(shù)控液壓機(jī)、剪板機(jī)、折彎?rùn)C(jī)、卷板機(jī)、沖床、激光切割機(jī)、等離子切割機(jī)、聯(lián)合沖剪機(jī)、彎管機(jī)、型材彎曲機(jī)、數(shù)控機(jī)床、自動(dòng)化生產(chǎn)線等。

全聯(lián)公司承接各種機(jī)械設(shè)備的搬運(yùn)、安裝、拆卸、移機(jī)、就位、調(diào)試、升級(jí)、維修、改造、保養(yǎng)、維護(hù)、技術(shù)服務(wù)等。

全聯(lián)成套并兼營(yíng)舊機(jī)床設(shè)備的評(píng)估，回收與置換等。

歡迎致電咨詢：13679186788

西安全聯(lián)機(jī)床特別推薦：www.yhfin.com.cn
