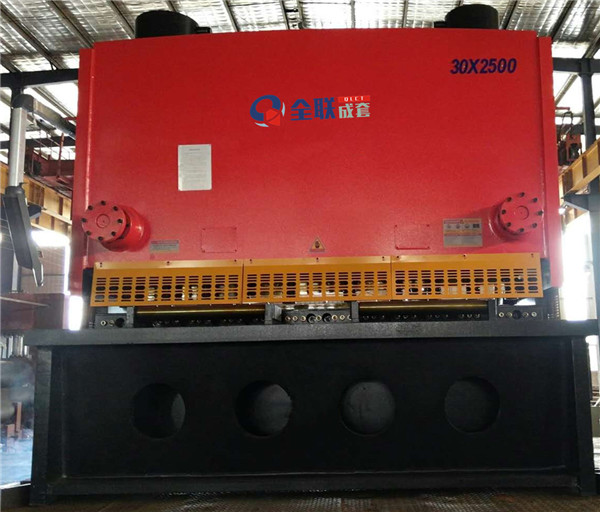

QC11Y-30x2500液壓閘式剪板機

發布時間：2020/11/8

聯系電話：13679182788

分享到：復制更多

相關產品: 校正壓裝四柱液壓機; 液壓數控沖孔中心; 交換平臺光纖激光切割機; 法蘭沖孔機

產品介紹: 立即咨詢; 手機掃一掃

名稱： 液壓閘式剪板機

型號：QC11Y-30*2500（E21S）

1：剪切厚度 30 毫米，剪切寬度 2500 毫米

2：采用力士樂型閘式剪板機專用液控閥組

3：高精度無縫鋼管焊接管道，并經酸洗磷化工藝

4：電器單元全部使用國際名牌產品

5：采用原裝進口密封件

6：優質H13 材質上下切刀，并可根據客戶需求定制各種材質

7：E21S 閘式剪板機專用數控系統

主要技術參數
序號	名稱		單位	數值	備注
1	可剪板厚		mm	30	可剪厚 1~11mmmm 、寬 2000mm 鈦合金鋼板，σb≤ 1100 N/mm²
2	可剪板寬		mm	2500
3	被剪板料抗拉強度		N/mm²	σb≤450
4	剪切角		°	1.5-3.5°
5	立柱間距離		mm	2730
6	切片長度		mm	2600
7	喉口深度		mm	80
8	行程次數		min^-1	2～8
9	后擋料距離		mm	20-1000
10	工作臺高度		mm	900
11	主電機	型號		Y225M-4 B35
		功率	KW	45
		轉速	R/min	1450
12	齒輪泵	型號		NT5-G80F
		流量	Ml/r	80
		壓力	Mpa	31.5
13	外形尺寸（長寬高）		mm	3300x2200x2600
備注：

主要配套件清單

1：液壓系統：海門力士樂型液壓控制單元

2：油泵：上海航發

3：高壓管道：高精度無縫鋼管，并經酸洗磷化工藝

4：日本NOK 密封件

5：主電機：金華銀電機

6：油漆：江蘇冠軍

剪板機

3：主要性能及特點

機器特點及標準配置

1. 機架采用全鋼整體焊接結構，有足夠的強度及剛性，并通過高頻振動消除內應力，保證機身的整體精度。

2. 采用大型落地鏜銑床，用一次加工法，作精密加工，以確保加工精度。

3. 三點滾輪支撐液壓閘式結構。

4. 液壓系統采用整體式邏輯回路，經由順序閥控制，蓄能器回程，動作平穩，噪音低，維護簡單。

5. 采用液壓系統控制刀板上、下運動。

? 采用高強度矩形刀片，四個刃口均可使用。

? 滾軸式工作臺送料裝置及前托料裝置，送料方便，并保證工件在運行時不被劃傷。

6. 壓料裝置采用整體回路及獨立式并列壓緊缸，且壓料裝置裝有橡膠墊, 當板料不平時，可自由伸縮壓緊在板料上，且壓緊力也可隨板料材質及厚度自動調整，不傷板面。

7. 刃口間隙電機快速調整，操作簡易，以適應不同板厚及材質的剪切需要。

8. 剪切行程通過系統進行控制剪切長度調整，使刀片不需要完成整個循環，節省了工作時間，增加了行程次數，即提高了生產效率。

9. 燈光線影對線裝置，便于畫線剪切。

10. 液壓電控調整剪切角度。剪切角可在規定范圍內調整。剪切薄板時可進一步提高剪切質量，剪切厚板時可增加被剪板材的厚度。在剪切狹窄的條料時剪切角調整顯得特別有用：較小的剪切角可減少條料的扭曲變形

11. 減速電機后擋料裝置，自動單向定位，控制精度高，不用手動微調。

12. 電氣控制集中可靠：

? 動力設施均設于機身內，通過對控制面板上的按鈕進行操作來控制和實現。

? 設有腳踏開關，可通過其直接對剪切動作進行操作，方便快捷。

? 主要電氣元件選用施耐德產品。

? 活動式安全防護欄，可保護操作者的安全，并能清楚的看到剪切的情形，既安全，又方便。

? 采用熔斷器來對控制電路的短路進行保護。

? 電機的過載和短路，通過空氣開關進行保護。

? 操作面板設有急停開關按鈕，在操作錯誤時，可及時停機。

13. 液壓系統安全可靠

? 液系統集成塊設有直動式安全溢流閥，以確保準確的壓力調整。

為保護油泵的安全，在泵頭處特設有管式單向閥，以避免油壓對泵體的沖擊
