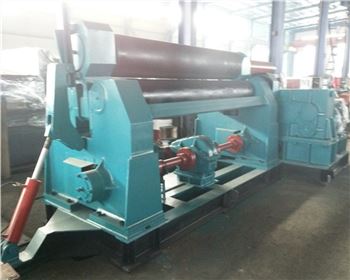

三輥卷板機可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件，本卷板機兩下輥為主動輥，上輥為從動輥。它廣泛使用于造船、鍋爐、航天、航空、水電、化工、金屬結構及機械制造行業，下面就由全聯卷板機小編來給大家簡略的說說！

三輥卷板機合適用于金屬板材的彎曲變形，可卷制圓形，弧形和必定范圍內的錐形工件，并有板材端部預彎功用，本機型兩個下輥為主動輥可水平移動，上輥為從動輥可上下垂直移動，移動方法有機械式和液壓式，傳動軸均選用萬向連軸器銜接。

三輥卷板機有機械式和液壓式，液壓式三輥對稱卷板機主要特色：該機上輥能夠垂直升降，垂直升降的液壓傳動，經過液壓缸內的液壓油效果活塞桿而取得；下輥作旋轉驅動，經過減速機輸出齒輪嚙合，為卷板供給扭矩，下輥下部有托輥，并可調理。上輥呈鼓形狀，進步制品的直線度，適用于超長標準各種截面形狀罐。

液壓式三輥卷板機完結卷板動作過程中全部選用液壓傳動，PLC 輸出動作去操控液壓氣缸動作。上輥方位反應有編碼器計數，計數的數值反映移動的方位。并將相關數據傳送到觸摸屏上等。上輥的方位精準度取決于編碼器的反應精度和動作氣缸的速度。

液壓式三輥卷板機體系一般由以PLC為中心的操控機柜、方位反應傳感器、動作履行機構、液壓體系、動力傳動設備和觸摸屏組成。卷板機操控柜里裝備有PLC、相序維護器、跳閘繼電器、熱繼等。每一路輸入、輸出通道都有與之相對應的指示燈，能夠查看某一通道的動作狀況，且體系具有在線實驗功用。

因為體系對方位精度要求特別高，對計數的精準性有必定的要求，和LM3108能夠接受單相計數器：3點，100KHz 和兩相計數器：2點，100KHz 。所以液壓式三輥卷板機選用高性價比的LM系列PLC，因為LM3108有24DI和16DO。由CPU模塊完結所有輸入信號的邏輯處理和輸出信號的邏輯操控，從硬件和軟件上完結了上輥方位的精確操控。

添加卷板機首出原因回憶功用，協助運轉人員在榜首時刻知道停機的榜首原因，避免了以往或許顯示面板上有多項報警指示，剖析不出榜首原因，或許跟著現場狀況的瞬間改換，指示燈的平息，也找不到榜首原因。一起，該功用的存在也為事端追憶體系（SOE）的記載供給了驗證手法。該功用可經過程序編寫完結，不需要添加任何硬件設備，并且徹底使用編程技巧。在沒有發生停機條件時，該功用不需要履行，不占用體系監測的時刻，使體系的監測、停機功用得到較大程度的完結。

根據LM系列PLC的液壓式三輥卷板機體系具有如下特色：精確性、可靠性是液壓式三輥卷板機體系的要害，本體系選用了LM 3108 PLC運轉方法，LM裝備高性能的工業級處理器，具有納秒級的處理速度以及大容量的內存，可使液壓式三輥卷板機維護邏輯程序精確、快速地履行，這在硬件上也大大保證了體系的高可靠性。保證整套設備在任何狀況下，都能正確可靠地完結液壓體系跳閘功用。以往設備中要點重視的液壓“拒跳”或“誤跳”的狀況，可在程序設計過程中得到充分合理的處理，這在技術上保證了體系的高可靠性。

因為LM系列PLC體積小，集成化程度高，運算速度快，邏輯操控容量大，所以整套程序中除了狀況報警、遮斷停機等慣例功用外，還可進行在線實驗功用。該功用的效果在于機組正常運轉時，查看壓力開關、電磁閥等外圍元器件的狀況，進步整套設備的本身安全系數。
